DLL 由于其結構簡單，且抗PVT 特性良好，廣 泛應用于時鐘同步、時鐘發生器等電路系統中． DLL 的一個典型應用是 DLL 型 90°移相器，可 產生 90°相移時鐘，用于 DDＲ SDＲAM 中，從而實現 雙倍數據率采樣，在不改變時鐘頻率的條件下提高 數據的傳輸速率． 常見的 DLL 通過延時線來實現時鐘的相移調節． 延時線一般分為壓控延時線和數 控延時線兩種． 壓控延時線是通過改變其柵電壓 實現延時調節; 而數控延時線則是通過調整其數字 控制信號以改變延時路徑，從而實現延時調節． 數控 延時線結構簡單，可全部由數字標準單元構成，不需 要電容元件和電荷泵電路，易集成到數字電路系統 中，面積也相對較小． 但數控延時線是通過改變時鐘 信號( 輸入為時鐘信號時) 的延時路徑來實現延時 調節，因此在延時調節過程中會在輸出端產生毛刺， 這些毛刺可能會被相關的電路模塊認為是時鐘的上升沿或下降沿，從而導致使用該時鐘的電路系統出 現數據采樣錯誤．

1 傳統數控延時線

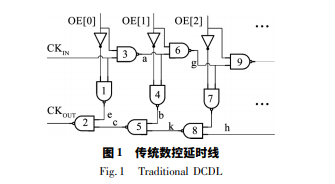

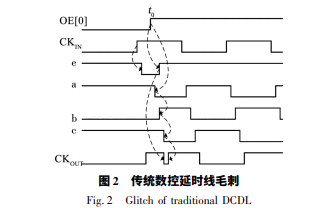

圖 1 介紹的一種基于與非門的傳統 數控延時線． 該延時線最小延時不受延時線長度的 限制，因此被廣泛應用于 DLL，數控振蕩器和時鐘管 理模塊等電路結構中． 該延時線的延時受數字信號 OE控制( n 為整數，與延時線的級數相關) ． 以 前三級為例，當 OE= 000 時，CKIN通過與非門 1 和 2，延時為 2tNAND ( tNAND為單級與非門的延時) ; 當 OE= 001 時，CKIN通過與非門 3、4、5 和 2， 延時為 4tNAND; 當 OE= 011 時，CKIN信號通過 與非門 3、6、7、8、5 和 2，延時為 6tNAND; 更多級數的 延時控制以此類推． 如圖 2 所示，以 OE從 000 切換到 001 為 例分析時鐘毛刺產生的原因． 由于控制信號 OE切換時間不確定，該控制信號從 000 切換到 001 的過程中可能會導致時鐘輸出端 CKOUT產生毛刺． 出現毛刺的具體原因分析如下: 在 t0時刻，OE 0 跳變到 1，經過一個非門和與非門 1 的延時后在節 點 e 產生一個上升沿，此時，因?yàn)楣?jié)點 c 為1，所以節 點 e 的上升沿經過與非門 2 后在 CKOUT端產生一個 下降沿; 另外，t0時刻 O的上升沿經過與非門 3 的延時后在節點 a 生成一個下降沿，由于其他高位 控制信號 OE均為 0，節點 a 的下降沿通過與 非門 4、5、2 在 CKOUT端產生一個上升沿． 由此可見， t0時刻 OE的上升沿經反相器和與非門 1、2 在 CKOUT端生成的下降沿和經與非門 3、4、5、2 在 CKOUT端生成的上升沿共同作用形成一個窄的時鐘 毛刺． 由圖 2 可看出，毛刺的產生是 OE在節點 CKIN為高電平時切換其狀態導致的，因?yàn)樵诠?jié)點 CKIN為高電平時，OE的電平變化會通過與非門 3 和1 傳遞到節點 a 和 e 并分別生成時鐘沿，兩個節 點的時鐘沿傳遞到 CKOUT端導致毛刺出現． 同理，如果 OE在節點 a 為高電平時切換其狀態，也會導 致毛刺出現． 其他控制信號狀態切換可依此類推．

2 鎖存器及時鐘門控

本文提出的無毛刺數控延時線需用到鎖存器和 時鐘門控，因此本文先簡單介紹鎖存器和時鐘門控． 鎖存器( latch) 是數字電路中具有存儲功能的邏輯元件，它是一個電平敏感電路． 如圖 3( a) 所示，在 時鐘信號為低電平時把輸入 D 傳送到輸出端 Q，此 時鎖存器處于透明( transparent) 模式． 當時鐘跳變 到高電平時，在時鐘上升沿處被采樣的輸入數據在 輸出端保持穩定，此時鎖存器處于維持( hold) 模式． 工作在這些情形下的鎖存器被稱為負鎖存器． 同理，一個正鎖存器 在時鐘信號為高電平時把輸入 D 傳送到輸出 Q。

3 無毛刺數控延時線

為解決毛刺問題， 其林貝爾建議在傳統數控延時線的基礎上引入了寄 存器，鎖存器和時鐘門控單元． 由于數字控制信號 OE 相對于門控時鐘 CKG 是異步信號，引入兩級寄 存器將 OE 與 CKG 同步以消除亞穩態，同步后輸出 為 OEＲ． 信號 OEＲ 經鎖存器鎖存后輸出為 OEG 傳 遞到延時線上． 引入鎖存器是為了保證控制信號 OE 的狀態切換僅在延時線可能產生毛刺的節點( 即 CKIN，a，g，…) 為 0 時才傳遞到延時線的延時控制節 點( 即 OEG，OEG，OEG，…) 上，避免 因 OE 狀態切換造成輸出時鐘出現毛刺． 引入時鐘 門控主要是針對有多位 OE 信號同時由 1 切換到 0 的情形，時鐘門控的使能端 E 連接后一級的 OEG 信 號，可確保多位 OE 由 1 到 0 的狀態切換是從高位 到低位逐位傳遞到延時線的節點 OEG 上．
